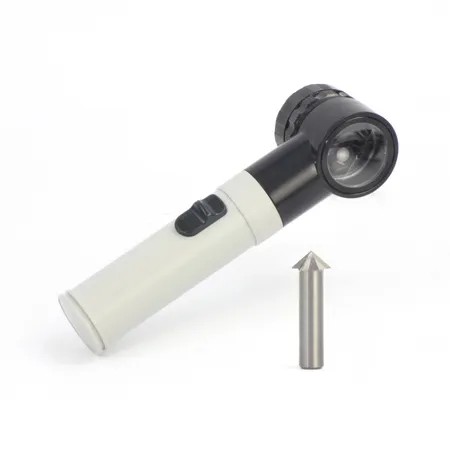

PAINT BORER TCG

产品概述

PAINT BORER TCG 涂层测厚仪是专为精确测量最大 6000 µm 的 "厚涂层 "而设计的。通过放大镜进行模拟评估（PAINT BORER TCG "analog"）或通过软件进行数字评估（PAINT BORER TCG "digital"），该设备为测量非金属基材（如混凝土、石膏、砂浆、木材和塑料）的涂层厚度提供了可靠的解决方案。 精确测量2000微米以上的涂层厚度在技术上和经济上都具有挑战性。传统的非破坏性方法通常需要复杂的校准，而且成本高昂。PAINT BORER TCG提供了一个简单和经济的替代方法，因为它是基于破坏性的楔形切割方法，在此过程中涂层会被及时和轻易地破坏。 PAINT BORER TCG 的测量原理采用标准化的楔形切割法，即在样品上钻一个确定的角度。PAINT BORER TCG 的测量范围是现有 Paint Borer 518 MC/USB 的三倍，最大可达 6000 微米，适用于 "厚层"。 有两种评估选项可供选择。第一种是带 0.1 mm 分辨率刻度的照明放大镜（每个刻度的刻度值为 75 μm）；第二种是带 0.1 mm 分辨率刻度的照明放大镜（根据 106.3° 的孔径角进行换算，每个刻度的刻度值为 75 μm）。(PAINT BORER TCG "analog"） 第二种选择是软件 "WedgeSoft X"，用于导入和处理单独拍摄的图像（来自数码显微镜、智能手机或平板电脑）。(PAINT BORER TCG "digital"） PAINT BORER TCG 的操作非常简单。专用钻头的柄直径为 10 毫米（适用于大多数普通钻孔机）。以适当的低速钻孔（必要时可根据所获得的结果进行个别优化），尽可能垂直钻过待测层，直到钻孔过程中明显（可能明显）钻到基体为止；特别是在矿物基体上，切勿明显钻入基体。必要时，还可以使用杠杆式升降钻架（由用户提供）来优化钻孔装置的垂直导向。 测量结果可通过放大镜或 "WedgeSoft X "软件进行评估。 对准相应的刻度，测量斜向钻孔层；从基体到上边缘的距离，读取刻度线；将刻度线乘以分配给楔形切割角的比例系数，就得出了图层厚度。(PAINT BORER TCG "analog"）。 按软件 "WedgeSoft X "执行： 该软件通过安全加密狗执行，只需将其插入计算机即可激活。用于测量的图像需要将记录介质的照相机比例系数作为验证变量（软件在每种情况下都提供可选的相应输入），或者将刻度（例如校准过的钢尺）放在钻孔旁边并记录下来。对比度线现在通过光标定位，即在基体到涂层的过渡对比度处以及涂层的上边缘处。输入楔形切割角度后，软件会通过触发程序自动计算切割层厚度。也可同时标记和测量多个（最多 6 个）涂层。(PAINT BORER TCG "digital"）。

规格参数

应用与选型说明

本类目为薄膜应用和涂层厚度。该品类用于材料与表面性能的测试与质量控制，常见于板材加工、涂装、薄膜、包装与金属成型等行业的产品检验与研发验证。

选型时建议明确需执行的测试项目与遵循的行业标准，并据此核对设备的驱动方式与可测样件范围，避免标准覆盖不足影响检测结果的有效性。

使用频次与精度要求会影响机型选择，批量质检场景可优先考虑操作便捷与数据可导出的机型；研发场景则更关注参数可调范围与扩展能力。

我司可协助根据测试项目比对可选机型、说明配套治具与标准符合性，并提供含税含运费报价，欢迎提供样件与测试要求。
