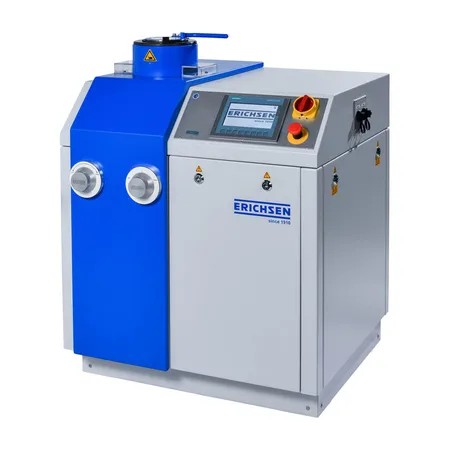

ERICHSENModel 212
产品概述
全自动杯突和深拉试验机，用于测试涂覆铁金属和非铁金属的延展性（例如卷材连续涂覆、涂漆、塑料涂层或电镀材料）。试验机采用电动液压驱动，最大拉伸力为 100 kN，数字显示器用于显示拉伸力、板片保持力和拉伸冲头路径。在制造深冲产品时，是使预制材料在全部三个坐标平面里成形。为避免以后发生腐蚀情况，表面涂层不得带有损伤。在质量控制范畴内的检验和认证方面，212 型特别适合层厚范围由 0.1 至 3.0 mm 之间的板材杯突和深拉试验。
规格参数
| Drive | Electro-hydraulic |
| Test 1 | Erichsen cupping |
| Test 2 | Deep Draw Test |
| Power supply | 3L/N/PE AC 400 V 50 Hz, 2,2 kW |
| Drawing Force | 120 kN |
| Drawing Speed | 770 mm/min |
| Dimensions, approx. | 1100 mm x 900 mm x 800 mm (H x W x D) |
| Drawing force, max. | 120 kN |
| Weight net, approx. | 470 kg |
| Blanking force, max. | 200 kN |
| Blank holding force, max. | 45 kN |
| Blank holder stroke, approx. | 35 mm |
| Drawing punch stroke, approx. | 60 mm |
| Opening for sheet insert, max. width | 110 mm |
遵循标准: DIN EN ISO 1520; DIN EN 13523-6
